NPS01-F20 AC 3+1P התקן הגנה מפני נחשולים

3+1 ארכיטקטורה חסכונית עבור מערכות תיל שלוש-שלב רביעי-



סקירת מוצר

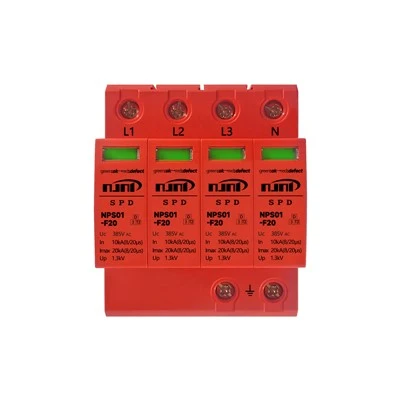

התקן NPS01-F20 AC 3+1P Surge Protective Device הוא התקן חסכוני מסוג 2 (Class II) המיועד למערכות חלוקת חשמל קטנות תלת-פאזי ארבע-. הוא תואם לתקני EN/IEC 61643-11 ו-GB/T 18802.11 ועבר אישור מבחן מסוג 2+3. המוצר כולל את ארכיטקטורת ההגנה הקלאסית של 3+1 - שלושה-וריסטורים בשילוב עם פער ניצוץ ייעודי-בקו ניטרלי, כאשר כל פאזה מספקת זרם פריקה נומינלי In של 10kA (8/20μs) וזרם פריקה מרבי Imax של 20kA, עם מתח מעגל פתוח של 6kV. תצורה זו תואמת באופן מושלם את דרישות ההגנה של TN-S ו-TT three-phase four-תצורות הארקה של תיל עבור מערכות הפצה קטנות. רוחב המוט 72 מ"מ עם ארבעה- מתאים להרכבה סטנדרטית של מסילת DIN של 35 מ"מ, כאשר Uc מכסה 275V עד 440V (מצב NPE 255V). הוא נמצא בשימוש נרחב בבניינים מסחריים קטנים, לוחות חלוקה למשרדים, מערכות חשמל קמעונאיות ומערכות מסוף קטנות תלת פאזיות אחרות עם ארבעה חוטים הדורשות הגנת מתח משנית במחיר סביר.

כל מעגל פאזה משתמש בשבב וריסטור תחמוצת אבץ באנרגיה גבוהה-עם תגובה מהירה ומתח שיורי נמוך לפריקה מהירה של זרם נחשול. המעגל הנייטרלי-ל-אדמה משתמש במודול מרווח פריקת גז ייעודי, הפועל עם אפס זרם דליפה ואפס צריכת חשמל בתנאים רגילים - למעשה מבטל סחיפה של קו ניטרלי ובעיות הפרעות במערכת הנגרמות מזרם דליפה-לטווח ארוך. רכיבי ההגנה הפאזה והנייטרליים מתואמים בדיוק אנרגיה-, ללא זרם מעקב וללא אזורים מתים הגנה. עיצוב הנסיעה העצמאי המודולרי מעניק לכל עמוד את מנתק התרמי שלו וחלון חיווי מצב אדום/ירוק. כשל בקוטב בודד- מפעיל בידוד אוטומטי מבלי להשפיע על הקטבים האחרים, מה שהופך את מיקום התקלה למהיר ואינטואיטיבי. הפס המוליך עשוי מנחושת -בטוהר גבוה עם ציפוי פח, המבטיח התנגדות נמוכה למגע וקיבולת זרם נחשול גבוה. המארז התרמופלסטי האדום UL94V-0 עם דירוג IP20 מספק בטיחות בידוד אמינה.

סדרה זו מציעה רמת הגנת מתח במצב פאזה- עד נמוכה כמו 0.9kV, עם זמן תגובה של מצב פאזה- של פחות או שווה ל-25ns וזמן תגובה של מצב N-PE של פחות או שווה ל-100ns, המספק בקרת מתח שיורי מעולה ודיוק הגנה גבוה. פתיל גב 40A gG-מומלץ להשיג תיאום סלקטיבי אופטימלי בין שלבי ההגנה במעלה הזרם ומורד הזרם, מניעת מעידה מטרידה של מפסקים במעלה הזרם במהלך פגיעות ברק. מגע מעבר צף אופציונלי פתוח/סגור בדרך כלל לאיתות מרחוק (AC 250V/0.5A) זמין עבור מערכות ניטור פשוטות. המכשיר פועל בטווח של -40 מעלות עד +80 מעלות ו-5% עד 95% לחות, ומכיל מוליכים מ-4mm² עד 25mm². עם הרכבה מהירה של מסילת DIN 35 מ"מ ורוחב קומפקטי של 72 מ"מ, זהו פתרון חסכוני-להגנה מפני נחשולי מתח משנית במערכות הפצה קטנות בתלת- עם ארבעה חוטים.

מידות הקופסה הפנימית (L*W*H):11.3*10.1*7.7, 15.11*10.1*7.7
מידות הקופסה החיצונית (L*W*H): 32.5*27.5*27.5
